قالب وافل دوطرفه حاتم

〈 قالب وافل دوطرفه 80cm * 80cm به ارتفاع 25cm 〉​

قالب وافل دوطرفه
قالب وافل دوطرفه
قالب وافل دوطرفه
قالب وافل دوطرفه
قالب وافل دوطرفه

قالب وافل دوطرفه 80*80 به ارتفاع 25 سانتی متر بهینه ترین و سبک ترین سقف وافل

قالب وافل دوطرفه 80*80 به ارتفاع 25 سانتی متر که فاصله آکس تا آکس تیرچه وافل 80 سانتی متر می باشد و عرض تیرچه در پاشنه 10 سانتی متر و در بالا 16 سانتی متر می باشد که عرض میانگین تیرچه 13 سانتی متر است و این اندازه تیرچه در پاشنه و بالا نشانه شیب یکنواخت در بدنه قالب می باشد و در قالب برداری کمک شایانی می کند. علاوه بر آن منحنی بالای تیرچه کمک به ظرفیت خمشی و باربری بیشتر می گردد. وزن بتن مصرفی با ضخامت 5 سانتی متر روی قالب 300 کیلوگرم بر متر مربع و با ضخامت 7 سانتی متر 348 کیلوگرم بر متر مربع می باشد و بتن مصرفی قالب وافل 80*80 به ارتفاع 25 سانتی متر در ضخامت 5 و 7 سانت برابر ضخامت معادل دال تو پر به ضخامت 12.5 و 14.5 می توان در نظر گرفت.

در تمام موارد وزن بتن مصرفی 2400 کیلوگرم بر متر مربع در نظر گرفته شده است و تمام موارد یاد شده گویای این است که 25 بهترین قالب وافل دوطرفه می باشد و با انتخاب قالب وافل دوطرفه 80*80 سبک ترین سقف وافل دوطرفه را خواهیم داشت.

قالب وافل دوطرفه

قالب وافل دوطرفه 65cm * 65cm به ارتفاع 25cm 〉

قالب وافل دوطرفه
قالب وافل دوطرفه
ابعاد قالب وافل 65*65
قالب وافل دوطرفه

خرید قالب وافل دو طرفه

سقف وافل به عنوان یکی از پرکاربردترین سیستم‌های صنعتی- ساختمانی شناخته می‌شود که از مزایای چشم‌گیری برخوردار است. توصیه می‌شود که انتخاب و استفاده از از این نوع فناوری‌های نوین ساختمانی و یا به عبارتی نحوه طراحی این سقف‌ها و تفاوت آن با سقف‌های یک طرفه را مورد تحلیل قرار دهید.

قالب وافل دو طرفه چیست؟

قالب وافل دو طرفه یکی از فناوری‌های نوین در صنعت ساختمان است که برای اجرای سقف‌های سبک و مستحکم به کار می‌رود. این قالب‌ها عمدتاً در پروژه‌های بزرگ، مانند سازه‌های اداری، تجاری و مسکونی با دهانه‌های بلند استفاده می‌شوند. طراحی این سیستم به گونه‌ای است که در آن قالب‌های وافل به صورت مشبک در کنار یکدیگر قرار گرفته و بارهای سازه را به تیرهای اطراف منتقل می‌کنند. مهم‌ترین مزیت قالب وافل دو طرفه، کاهش مصرف بتن و فولاد در مقایسه با سیستم‌های سنتی مانند تیرچه بلوک یا دال بتنی است. این ویژگی باعث افزایش بهره‌وری اقتصادی و کاهش هزینه‌های اجرایی می‌شود. از سوی دیگر، کاهش وزن سقف منجر به کاهش نیروی زلزله وارد بر سازه خواهد شد، که این امر ایمنی ساختمان را افزایش می‌دهد. با توجه به مزایای فوق، سقف وافل دو طرفه به عنوان یکی از بهترین گزینه‌ها برای ساخت سازه‌های مدرن مطرح شده است.

مشخصات قالب وافل دو طرفه

قالب‌های وافل دو طرفه از مواد پلیمری باکیفیت نظیر پلی‌پروپیلن تراکم بالا (HDPP) یا فایبرگلاس ساخته می‌شوند که علاوه بر وزن کم، استحکام مناسبی نیز دارند. این قالب‌ها معمولاً در ابعاد استاندارد 75×75 سانتی‌متر تولید می‌شوند، اما بسته به نیاز پروژه می‌توان ابعاد سفارشی نیز برای آن‌ها در نظر گرفت. ویژگی بارز این قالب‌ها، امکان استفاده مجدد در چندین پروژه است که از نظر اقتصادی، مقرون‌به‌صرفه محسوب می‌شود. به طور کلی، ویژگی‌های فنی قالب وافل دو طرفه شامل موارد زیر است:

  • جنس: پلیمر مقاوم در برابر ضربه و فشار
  • ابعاد استاندارد: 75×75 سانتی‌متر (یا ابعاد سفارشی)
  • طول عمر بالا: قابلیت استفاده مکرر تا 50 بار
  • سبک و مقاوم: کاهش وزن سقف و افزایش استحکام سازه
  • صرفه‌جویی در بتن و میلگرد: کاهش مصرف بتن تا 30% و میلگرد تا 20%
  • بهبود کیفیت اجرا: کاهش نیاز به اسپیسر و افزایش دقت در قالب‌بندی

به دلیل ویژگی‌های ذکرشده، این قالب‌ها جایگزین مناسبی برای روش‌های سنتی در ساخت سقف‌های با دهانه‌های بزرگ محسوب می‌شوند.

نحوه طراحی سقف وافل دو طرفه

طراحی سقف وافل دو طرفه یک فرآیند مهندسی پیچیده است که نیاز به محاسبات دقیق سازه‌ای دارد. در این نوع سقف، قالب‌های وافل به صورت شبکه‌ای در کنار یکدیگر قرار می‌گیرند و بارهای ثقلی را به تیرهای اطراف منتقل می‌کنند. این طراحی باعث کاهش تعداد تیرها و ستون‌ها می‌شود، که در نتیجه، انعطاف‌پذیری بیشتری در معماری داخلی ایجاد خواهد شد. لازم به ذکر است که برای طراحی بهینه سقف وافل دو طرفه، باید موارد زیر در نظر گرفته شود:

  • محاسبه بارهای وارده: سقف باید توانایی تحمل بارهای زنده و مرده را داشته باشد.
  • مشخصات تیرها و ستون‌ها: فاصله و ابعاد تیرها باید به گونه‌ای تنظیم شود که حداقل مصرف مصالح را به همراه داشته باشد.
  • تعیین ضخامت دال و فاصله بین قالب‌ها: ضخامت دال معمولاً بین 25 تا 40 سانتی‌متر است و فاصله بین قالب‌ها بر اساس نوع بارگذاری مشخص می‌شود.
  • مقاومت در برابر زلزله: طراحی سقف باید به گونه‌ای باشد که وزن کلی ساختمان را کاهش دهد تا نیروهای زلزله اثر کمتری بر سازه داشته باشند.

با توجه به ویژگی‌های فوق، استفاده از سقف وافل دو طرفه، ضمن کاهش هزینه‌های اجرایی، کیفیت سازه را نیز به میزان قابل توجهی افزایش می‌دهد.

نحوه اجرای سقف وافل دو طرفه

اجرای سقف وافل دو طرفه شامل مراحل مختلفی است که هر کدام نقش مهمی در کیفیت نهایی سازه ایفا می‌کنند. این مراحل عبارتند از:

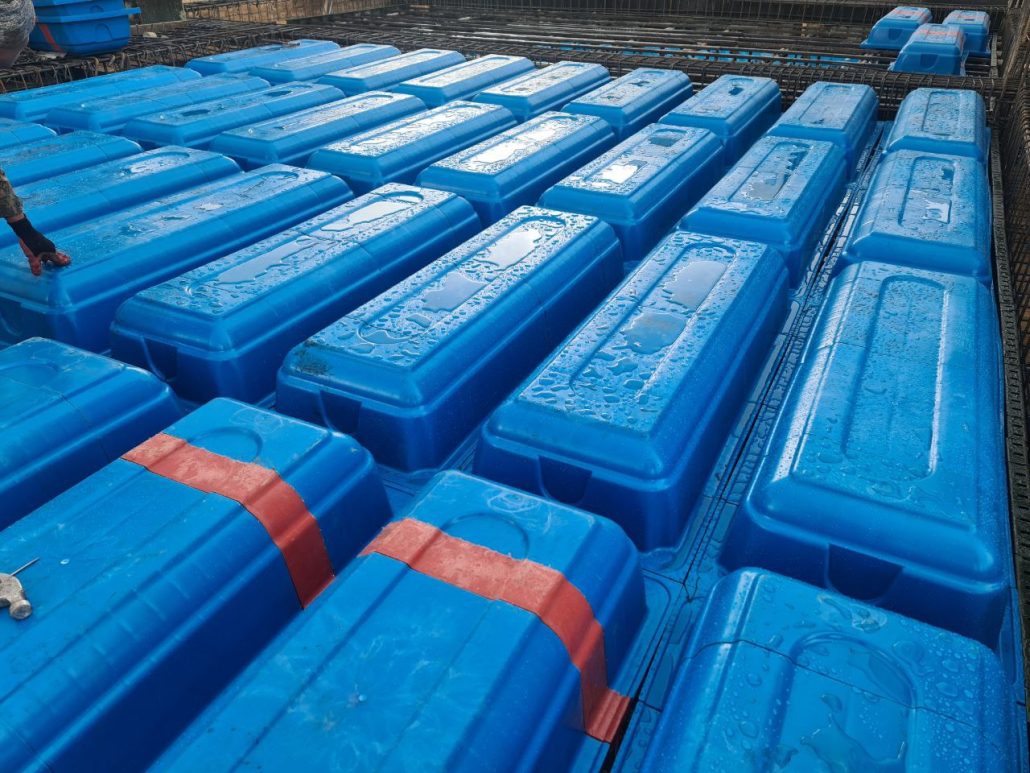

  • آماده‌سازی سطح کار: در این مرحله، قالب‌های وافل در محل اجرا چیده شده و فضاهای خالی بین آن‌ها تنظیم می‌شود.
  • آرماتوربندی: پس از چیدمان قالب‌ها، شبکه آرماتورگذاری انجام شده و میلگردهای تقویتی در محل‌های مشخص‌شده قرار می‌گیرند.
  • بتن‌ریزی: بتن با کیفیت بالا در قالب‌ها ریخته شده و به وسیله ویبراتور هوای اضافی آن خارج می‌شود.
  • باز کردن قالب‌ها: پس از گیرش بتن (معمولاً 7 تا 14 روز)، قالب‌ها باز شده و برای استفاده مجدد در پروژه‌های دیگر آماده می‌شوند.
  • اجرای نهایی و تکمیل کار: سطح بتن پرداخت شده و در صورت نیاز، لایه‌های تکمیلی نظیر پوشش ضدآب یا کاشی‌کاری اجرا می‌شود.

با رعایت این مراحل، سقف وافل دو طرفه با دقت بالا اجرا شده و از مقاومت و دوام بالایی برخوردار خواهد شد.

تفاوت قالب وافل دو طرفه و یکطرفه

یکی از مهم‌ترین نکاتی که در انتخاب سیستم سقف وافل باید در نظر گرفت، تفاوت بین قالب‌های وافل یکطرفه و دو طرفه است. هر یک از این دو نوع سیستم دارای مزایا و کاربردهای خاص خود هستند:

  1. 1. نوع بارگذاری: در سقف وافل یک طرفه، بارها تنها در یک جهت (به تیرهای کناری) منتقل می‌شوند، در حالی که در سقف وافل دو طرفه، این بارها در دو جهت (به چهار طرف تیرها) توزیع می‌شوند.
  2. 2. مصرف مصالح: سقف وافل دو طرفه، با کاهش مصرف بتن و میلگرد، از نظر اقتصادی مقرون ‌به‌ صرفه‌تر است.
  3. 3. دهانه‌های قابل اجرا: سقف وافل یک طرفه برای دهانه‌های کوتاه‌تر (حداکثر 7 متر) مناسب است، در حالی که سقف وافل دو طرفه می‌تواند در دهانه‌های بلندتر (بیش از 12 متر) استفاد ه شود.
  4. 4. استحکام سازه: سقف وافل دو طرفه به دلیل توزیع متقارن بارها، در برابر زلزله و نشست‌های احتمالی مقاوم‌تر است.
  5. 5. کاربردها: سقف‌های وافل یک طرفه بیشتر در ساختمان‌های کم ‌ارتفاع و سبک مورد استفاده قرار می‌گیرند، اما سقف‌های وافل دو طرفه برای برج‌ها، مراکز تجاری و ساختمان‌های با دهانه‌های وسیع مناسب‌تر هستند.

با توجه به این تفاوت‌ها، انتخاب بین این دو سیستم باید بر اساس نوع پروژه، میزان بارگذاری و ملاحظات اقتصادی انجام شود. در کل، سقف وافل دو طرفه به دلیل کارایی بیشتر، گزینه‌ای ایده‌آل برای سازه‌های بزرگ و سنگین محسوب می‌شود.

نحوه طراحی سقف وافل دو طرفه

طراحی سقف وافل دو طرفه نیازمند دقت فراوان در محاسبات است. در این نوع طراحی، ضخامت و ابعاد تیرچه‌ها باید به درستی محاسبه شود تا وزن سازه کاهش یابد و در عین حال استحکام سقف حفظ شود. این نوع طراحی معمولاً برای پروژه‌هایی با نیاز به دهانه‌های بلندتر و بارگذاری‌های سنگین‌تر به کار می‌رود.

سخن آخر

خرید قالب وافل دو طرفه یکی از انتخاب‌های حیاتی در پروژه‌های بزرگ و پیچیده است. با توجه به مزایای فراوان این سیستم، از جمله کاهش مصرف بتن، افزایش استحکام و کاهش تعداد ستون‌ها، این نوع قالب‌ها به عنوان انتخابی اقتصادی و موثر در بسیاری از پروژه‌های ساختمانی توصیه می‌شوند.



قالب وافل دوطرفه 75cm * 75cm به ارتفاع 30cm 〉

قالب وافل دوطرفه
قالب وافل دوطرفه
ابعاد قالب وافل 75*75
قالب وافل دوطرفه 75*75
طراحی سقف وافل، قالب وافل
