سقف وافل چیست؟

سقف وافل نوعی سقف بتنی مدرن و شبکه‌ای است که با استفاده از قالب وافل اجرا می‌شود. در این سیستم، با حذف بخش‌های غیرضروری بتن و ایجاد حفره‌های منظم بین تیرچه‌ها، وزن سازه کاهش یافته و در عین حال مقاومت آن افزایش می‌یابد. قالب‌های وافل معمولاً از جنس پلاستیک یا پلی‌پروپیلن ساخته می‌شوند و نقش اصلی را در شکل‌گیری فرم شبکه‌ای سقف دارند. این نوع سقف به دلیل صرفه‌جویی در مصالح، اجرای سریع و ظاهر زیبا، گزینه‌ای محبوب در ساخت‌وسازهای مدرن است. در ادامه با ساختار سقف وافل، مزایا، نحوه اجرا و تفاوت آن با سایر سقف‌ها آشنا خواهید شد.

***ویدیو زیر توضیحات مهندس احمد حاتمی در خصوص سقف وافل***

سقف وافل چیست؟

قبل از این که سراغ ویژگی‌های سقف وافل برویم، باید بدانیم که سقف وافل چیست. سقف وافل (Waffle Slab) یک نوع دال بتنی محسوب می‌شود که با کمک قالب‌های خاص، به صورت مشبک و شبکه‌ای اجرا می‌گردد. این سقف‌ها به گونه‌ای طراحی می‌شوند که تیرچه‌های متقاطع در دو جهت عمود بر هم، ساختاری مشابه با مربع‌های مرتب ایجاد خواهند کرد. این ساختار سبب کاهش مصرف بتن در نقاط غیر ضروری و استفاده از مصالح در نواحی ضروری خواهد شد. در نتیجه، با کمک سقف وافل وزن مرده سقف کاهش پیدا کرده و در عین حال مقاومت سازه‌ای بیشتر می‌شود.

به طور معمول از سقف وافل در ساختمان‌هایی با دهانه‌های بلند یا سازه‌هایی که نیازمند کاهش ستون‌های میانی هستند، استفاده خواهند کرد. از دیگر ویژگی‌های برجسته سقف‌های وافل می‌توانیم به امکان حذف سقف کاذب اشاره داشته باشیم؛ چرا که نمای نهایی سقف‌های وافل منظم و زیباست و به تنهایی جنبه تزئینی دارد.

بشنوید که سقف وافل چیست!

تاریخچه و علت نام‌گذاری

اکنون که می‌دانیم سقف وافل چیست، در این بخش به بررسی علت نام‌گذاری این سقف خواهیم پرداخت. از آن جایی که این سقف شباهت ظاهری به نان یا شیرینی وافل دارد، آن را تحت عنوان سقف وافل می‌نامند؛ شیرینی وافل نیز دارای طراحی شبکه‌ای به همراه شیارهای منظم است. ریشه استفاده از سیستم وافل به اوایل قرن 20 در اروپا و آمریکا برمی‌گردد. مهندسان در آن دوره به منظور مقابله با بارهای سنگین در ساختمان‌های بزرگ، همواره دنبال یک تکنیک یا راه‌حل موثر می‌گشتند. در آن زمان، سقف وافل در پروژه‌های صنعتی، انبارها و همچنین ایستگاه‌های قطار اجرا می‌شد و به تدریج در پروژه‌های آموزشی، تجاری، بیمارستان‌ها و همچنین سازه‌های مسکونی رواج پیدا کرد. امروزه، به علت پیشرفت چشمگیری که تکنولوژی قالب‌سازی و طراحی سازه داشته، شاهد استفاده از سقف وافل به عنوان یک انتخاب رایج در پروژه‌های مدرن هستیم.

انواع سقف وافل

بسیاری از کاربران می‌پرسند که منظور از سقف وافل چیست و چه انواعی دارد. سقف وافل بر اساس نیاز پروژه، ابعاد دهانه‌ها، نوع بارگذاری و همچنین شیوه اجرا به دو دسته اصلی قابل تقسیم‌بندی است:

۱. سقف وافل یک طرفه

سقف‌های وافل یک طرفه زمانی مورد استفاده قرار می‌گیرند که بارگذاری عمدتاً در یک جهت باشد. به بیان دیگر، در این نوع سقف وافل، قالب‌ها در یک مسیر قرار می‌گیرند و تیرچه‌ها نیز تنها در همان جهت اجرا خواهند شد. سقف وافل یک طرفه برای فضاهایی با دهانه‌های محدود و یکنواخت انتخاب خوبی بوده و در عین حال نسبت به سقف وافل دو طرفه از لحاظ اجرا، فرایند ساده‌تری دارد.

۲. سقف وافل دو طرفه

در سقف وافل دو طرفه، تیرچه‌ها را به صورت متقاطع در دو جهت اجرا خواهند کرد و به همین علت بارهای وارده بر دال بتنی به صورت متوازن‌تری توزیع خواهد شد. سقف‌های وافل دو طرفه برای دهانه‌های بزرگ، تحمل بارهای سنگین‌تر و همچنین طراحی‌های خاصِ معماری، پیشنهاد می‌شوند. از جمله اماکنی که این سقف‌ها در آن‌ها کاربرد دارند می‌توان به پارکینگ‌های طبقاتی، سالن‌های ورزشی و فضاهای بدون ستون میانی اشاره داشت.

علاوه بر موارد فوق، سقف‌های وافل را می‌توان از نظر قالب‌بندی نیز به دو دسته قالب ماندگار و قالب غیرماندگار نیز دسته‌بندی کرد. قالب‌های غیرماندگار بعد از گیرش بتن باز می‌شوند و می‌توان به صورت مجدد از آن‌ها استفاده کرد. در مقابل، قالب‌های ماندگار برای موارد خاصی که باقی ماندن قالب جزو طرح معماری یا عملکردی باشد، مورد استفاده قرار می‌گیرند.

مزایا و معایب سقف وافل

با توجه به این که سقف وافل چیست و چه انواعی دارد، ممکن است این سوال برایتان پیش بیاید که این سقف‌ها چه مزایا و معایبی می‌توانند داشته باشند؟ در ادامه، با مزایا و معایب سقف وافل آشنا می‌شویم:

۱. مزایای سقف وافل

• استفاده از سقف وافل، می‌تواند موجب صرفه‌جویی در مصرف مصالح شود. در اثر حذف نواحی غیر ضروری دال بتنی، میزان بتن و فولاد مصرفی به طرز قابل توجهی کاهش پیدا خواهد کرد و در پی آن هزینه‌های مصالح نیز کمتر می‌شود.
• افزایش دهانه قابل پوشش از دیگر مزیت‌های سقف‌های وافل است. این سقف‌ها به طور معمول قادر به پوشش دهانه‌هایی تا بیش از 15 متر بدون نیاز به ستون میانی هستند
• زیبایی بصری از دیگر مزیت‌های سقف‌های وافل است. این سقف‌ها سطحی مشبک و منظم دارند که می‌توانند بدون نیاز به سقف کاذب، ظاهری مدرن و جذاب ایجاد نمایند.
• مقاومت بالا در مقابل زلزله و بارهای دینامیکی از دیگر مزیت‌های سقف‌های وافل است. سقف‌های وافل دو طرفه به دلیل طراحی منحصربه‌فرد خود و کاهش تمرکزِ تنش بر یک نقطه خاص، در مقابل نیروهای جانبی مقاومت بالایی از خود نشان می‌دهند.
• یکی دیگر از مزیت‌های سقف‌های وافل، انعطاف‌پذیری در طراحی معماری است. با حذف ستون‌های مزاحم می‌توان فضایی بازتر ایجاد نمود.

۲. معایب سقف وافل

• سقف وافل نیازمند دقت بالا در طراحی و اجرا است؛ حتی کوچک‌ترین اشتباه در فرایند قالب‌گذاری می‌تواند سبب نقص در عملکرد سقف گردد.
• برخی بر این باورند که هزینه اولیه این سقف‌ها نسبتاً بالاست؛ در صورتی که با اجرای این سقف شاهد صرفه‌جویی در هزینه‌ها در بلندمدت خواهید بود.
• احتمال این که سقف‌های وافل در مقایسه با برخی سقف‌های پیش‌ساخته‌ی سبک، وزن بیشتری داشته باشند وجود دارد. با وجود کاهش وزن نسبت به دال توپر، سقف‌های وافل در مقایسه با کامپوزیت یا تیرچه بلوک وزن بیشتری خواهند داشت.
• محدودیت در پروژه‌های کوچک از دیگر معایب سقف‌های وافل است. در ساختمان‌های کوچک با کاربری‌های ساده، استفاده از سقف وافل چندان مقرون‌به‌صرفه نیست.

کاربردهای سقف وافل

با توجه به این که سقف وافل چیست و چه مزایا و معایبی دارد، می‌توان از این نوع سقف در مصارف گسترده‌ و در پروژه‌های گوناگونی بهره برد. در ادامه، با کاربردهای سقف وافل بیشتر آشنا می‌شویم:

۱. سقف وافل در ساختمان‌های اداری و تجاری

در ساختمان‌های اداری و تجاری که ایجاد فضای بار و وسیع به منظور سهولت در جابه‌جایی و استفاده بهینه از فضای موجود بسیار حائز اهمیت است، می‌توان از سقف‌های وافل بهره برد. در چنین ساختمان‌هایی، سقف‌های وافل به علت توانایی بالا در تحمل بارهای سنگین و همچنین کاهش تعداد ستون‌ها، می‌توانند یک فضای باز، گسترده و انعطاف‌پذیر برای استفاده در طراحی‌های مدرن تجاری و اداری فراهم آورند.

۲. سقف وافل در مراکز آموزشی و فرهنگی

ما می‌دانیم سقف وافل چیست و همچنین می‌دانیم که این سقف‌ها در ایجاد فضای وسیع و باز بدون موانع مزاحم نظیر ستون‌ها نقش کلیدی دارند. در مراکز آموزشی و فرهنگی نظیر دانشگاه‌ها، مدارس و همچنین کتابخانه‌ها که نیاز به فضای وسیع برای نصب تجهیزات آموزشی و فنی و همچنین ایجاد بستری برای تجمع افراد وجود دارد، می‌توان از سقف‌های وافل بهره برد.

۳. سقف وافل در پارکینگ‌ها

سقف‌های وافل در پارکینگ‌ها نیز کارایی دارند. در پارکینگ‌ها به سقفی برای تحمل بارهای سنگین و همچنین وجود دهانه‌های وسیع نیاز داریم؛ به همین علت سقف‌های وافل می‌توانند گزینه‌ای ایده‌آل باشند. این مدل از سقف‌ها در پارکینگ‌های چند طبقه به وفور مورد استفاده قرار می‌گیرند و می‌توانند بارهای وارده بر سقف را به صورت یکنواخت توزیع نموده و در عین حال فضایی باز و بدون ستون برای پارک کردن خودروها فراهم آورند.

۴. سقف وافل در ساختمان‌های بلند مرتبه و برج‌ها

در ساختمان‌های بلند مرتبه و برج‌ها به دلیل این که بارهای مختلفی وجود داشته و نیاز به کاهش وزن مرده سقف‌ها وجود دارد، می‌توان از سقف‌های وافل بهره برد. با توجه به این که سقف وافل چیست و در نظر گرفتن مقاومت این سقف در برابر بارهای زلزله و باد، می‌توان از این سقف‌ها در چنین ساختمان‌هایی بهره برد تا بارهای وارده به شکل بهینه توزیع شوند.

۵. سقف وافل در پروژه‌هایی با ویژگی‌های خاص معماری

علاوه بر موارد فوق، از سقف‌های وافل می‌توان در پروژه‌هایی که نیازمند طراحی‌های پیچیده و زیبا هستند نیز بهره برد. سقف‌های وافل به دلیل شکل و نمای منحصربه‌فرد خود، به عنوان یک عنصر طراحی نمای داخلی ساختمان، می‌توانند سبب ایجاد جلوه‌ای خاص و زیبا شوند.

فرایند طراحی قالب وافل

علاوه بر این که دانستن این که سقف وافل چیست اهمیت دارد، توجه به قالب وافل نیز حائز اهمیت است. یکی از مراحل کلیدی در اجرای سقف‌های وافل، طراحی قالب وافل است. قالب‌های وافل به منظور شکل‌دهی به بتن در زمان ریختن و ایجاد شبکه‌های مقاوم در سقف کارایی دارند. اگر قالب‌های وافل مطابق اصول استاندارد طراحی شوند، نه تنها هزینه‌های پروژه کاهش پیدا خواهد کرد، بلکه استحکام و عملکرد سازه نیز بیشتر می‌شود. در کل، طراحی قالب‌های وافل باید به شیوه‌ای صورت گیرد که کلیه اصول مهندسی و نیازهای ساختاری پروژه برآورده شوند.

۱. تحلیل دقیق بارهای وارده بر سازه

بارهای وارده بر سازه شامل وزن خودِ سازه، بارهای مرده نظیر سقف‌های کاذب و تجهیزات نصب شده، بارهای زنده مثل افراد و وسایل درون ساختمان و همچنین بارهای محیطی نظیر زلزله و باد می‌شوند. به منظور بهینه کردن عملکرد سقف وافل بایستی که این بارها را با دقت محاسبه نمود و قالب را متناسب با آن طراحی کرد.

نکته: توصیه می‌شود که پیش از طراحی با یک تیم حرفه‌ای نظیر تیم متخصص حاتم بنا در این مورد مشورت نمایید.

۲. انتخاب نوع قالب وافل

بعد از تحلیل بارهای وارده بر سازه، نوبت به انتخاب نوع قالب می‌رسد. به طور معمول قالب‌های وافل را با استفاده از مواد اولیه مختلفی نظیر پلی پروپیلن، فایبرگلاس یا فلز می‌سازند. برای انتخاب نوع قالب باید به فاکتورهایی نظیر میزان تحمل بار وارده، هزینه‌های پروژه و همچنین مدت زمان مورد نیاز به منظور نگهداری از قالب‌ها توجه داشته باشید. علاوه بر این، توجه به مقاومت در برابر ضربه، دوام و قابلت استفاده مجدد از قالب نیز حائز اهمیت است.

۳. ابعاد قالب‌های وافل

ابعاد قالب باید به گونه‌ای انتخاب شود که فاصله بین آن‌ها مناسب باشد تا عملکرد نهایی سقف وافل بهینه‌سازی شود. به طور معمول قالب‌ها در یک سری ابعاد استاندارد ساخته می‌شوند؛ اما می‌توان آن‌ها را برای پروژه‌های خاص به صورت سفارشی نیز ساخت.

۴. تعیین موقعیت تیرچه‌ها و ستون‌ها

در توضیح این که سقف وافل چیست گفتیم که میزان بار وارده بر این سقف به صورت یکنواخت توزیع می‌شود؛ به منظور ایجاد یک شبکه منسجم و مقاوم، باید موقعیت تیرچه‌ها و ستون‌ها نیز به طور دقیق مشخص شود. به بیان دیگر، تیرچه‌ها باید در موقعیت‌هایی قرار گیرند که بارهای وارده بر سازه بتوانند به صورت یکنواخت توزیع شوند.

۵. در نظر گرفتن بازشوها و محل عبور تأسیسات

بازشوها باید به شیوه‌ای طراحی شوند که هیچ‌گونه ضعفی در عملکرد سازه ایجاد نکنند و در عین حال فضای کافی به منظور عبور تأسیساتی نظیر لوله‌ها، سیم‌کشی‌ها و سیستم‌های تهویه نیز فراهم شود.

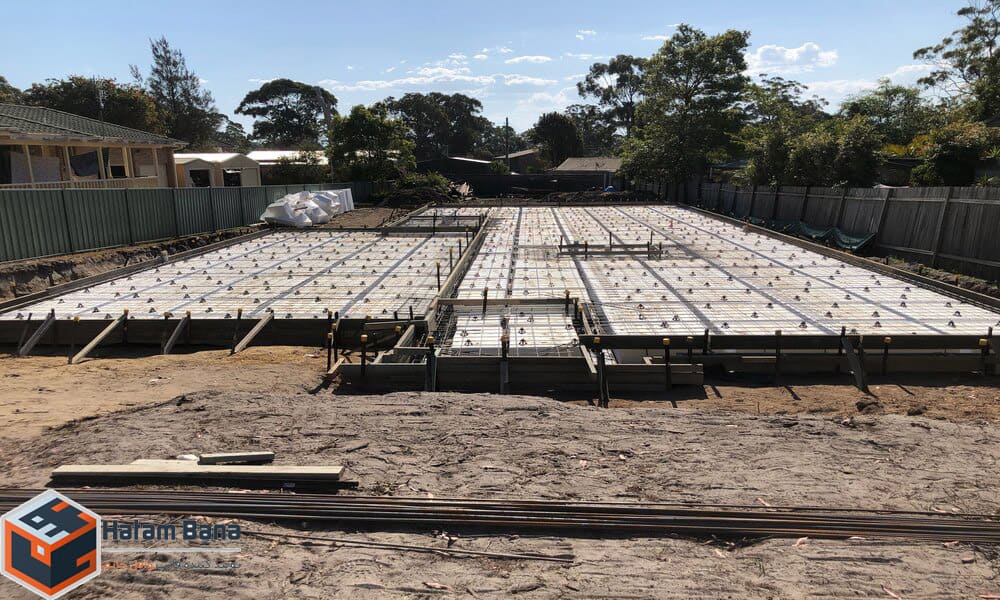

نحوه اجرای سقف وافل

اجرای سقف وافل به دقت بالا، تیم متخصص و همچنین برنامه‌ریزی دقیق نیاز خواهد داشت. در ادامه، با مراحل کلی اجرای این سقف آشنا می‌شویم:

1. آماده‌سازی بستر کار، نصب شمع‌ها و داربست‌ها به منظور حمایت از قالب‌ها تا زمان گیرش بتن
2. چیدمان قالب‌ها مطابق با نقشه اجرایی و کنترل سطح تراز آن‌ها
3. آرماتوربندی بین قالب‌ها ( به شیوه‌ای که میلگردها در محل مقرر نصب شده و با تیرچه‌ها هم‌راستا باشند.)
4. بتن‌ریزی روی سقف و کنترل ضخامت بتن
5. جداسازی قالب‌ها بعد از رسیدن بتن به مقاومت مورد نیاز

نکته: در تمامی مراحل بالا، کنترل کیفیت حائز اهمیت است.

مقایسه سقف وافل با سقف‌های دیگر

ما می‌دانیم که سقف وافل چیست و با خصوصیات آن آشنایی پیدا کرده‌ایم؛ این سقف‌ها به علت جلوه‌ی زیبای خود، عملکرد سازه‌ای الی و همچنین قابلیت اجرای دهانه‌های بزرگ، در مقایسه با بسیاری از سقف‌ها یک گزینه‌ ایده‌آل و کاربردی به حساب می‌آیند. در جدول زیر، سقف وافل را با برخی از سیستم‌های رایج مقایسه کرده‌ایم:

نتیجه‌گیری

در این مطلب دانستیم که سقف وافل چیست و با ویژگی‌های مختلف آن آشنا شدیم. سقف‌های وافل ضمن این که امکان اجرای دهانه‌های بلند را فراهم کرده و سبب کاهش مصرف مصالح می‌شوند، از لحاظ جلوه نهایی نیز زیبایی بصری جذابی دارند. چنانچه قصد دارید اطلاعات بیشتری در این مورد کسب کرده و مشاوره تخصصی در رابطه با اجرای سقف وافل دریافت کنید، می‌توانید همین حالا با کارشناسان سایت سقف وافل حاتم بنا تماس بگیرید. فراموش نکنید که موفقیت در اجرای سقف وافل به طراحی دقیق، اجرای حرفه‌ای توسط یک تیم متخصص و انتخاب قالب مناسب بستگی خواهد داشت.
