تفاوت قالب وافل دوطرفه و یک طرفه
در طراحی سازههای بتنی، انتخاب نوع قالب وافل میتواند در نحوه انتقال بار و رفتار خمشی سقف نقش پُر رنگی را ایفا نماید. قالب وافل در دو نوع یک طرفه و دو طرفه قابل تولید است. بین این دو قالب تفاوتهایی وجود دارد و فرق بین آنها به طور مستقیم روی طراحی، اجرا، میزان مصرف مصالح، جانمایی آرماتور و همچنین نحوه انتقال نیروها به تکیهگاه تأثیر خواهد داشت. در ادامه این مطلب از مجموعه حاتم بنا، با تفاوت قالب وافل دو طرفه و یک طرفه بیشتر آشنا میشویم.

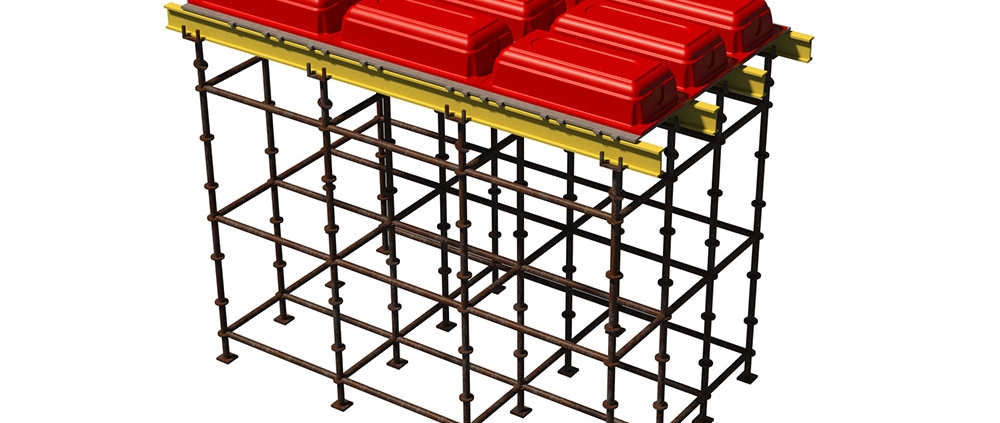

نحوه باربری در قالب وافل یک طرفه
سقفهای وافل یک طرفه با عملکرد خمشی خود در یک راستا، عملا بارهای ثقلی را به تکیهگاه دو طرف خود (و نه چهار طرف) انتقال میدهند. به عبارت دیگر، کل بار ثقلی وارد بر سقف به دو تکیهگاه سقف منتقل شده و تکیهگاههای قرار گرفته در راستای دیگر، سهمی در باربری سقف ندارند.
به بیان دیگر در قالب وافل یک طرفه، نیروهای وارده به سقف به طور معمول در راستای طولی انتقال پیدا خواهند کرد. به بیان دیگر، ساختار سقف به گونهای عمل میکند که بارهای ثقلی به دو ضلع روبهروی هم (به عنوان مثال ضلع شمالی و جنوبی) انتقال پیدا میکنند. در چنین شرایطی، دو ضلع دیگر نقش باربر را نخواهند داشت و فقط به عنوان تکیهگاههای غیرفعال عمل مینمایند.
اگر بخواهیم از لحاظ طراحی سازه به این سقف نگاه کنیم، باید بگوئیم که این سقف مشابه با چندین تیر همراستا با مقطع یکنواخت است. تیرهای مذکور در کنار یکدیگر قرار گرفتهاند و مثل یک شبکهی خطی و ساده، وظیفه دارند که بارهای وارده را به یک جهت خاص هدایت نمایند. از این رو، طراحی میلگردهای خمشی نیز در همان جهت اصلی متمرکز میشود؛ به همین علت دیگر نیازی به آرماتورگذاری متقاطع وجود نخواهد داشت.
برسی قالب وافل یک طرفه از دید مهندسی
برای طراحی سقف وافل یکطرفه میتوان با یک سادهسازی مهندسی، سقف را به تعداد تیر موازی با هم تقسیم کرد و هر یک از این تیرها را به صورت جداگانه طراحی نمود. به بیان سادهتر میتوان گفت که سقف با قالب وافل یک طرفه ترکیبی از تیرهای با مقطع یکسان (مثلا عرض یک متر) است که به صورت پهلو به پهلو قرار گرفتهاند. با توجه به این موضوع، در سقفهای با قالب وافل یک طرفه آرماتورهای خمشی در یک امتداد قرار میگیرند.
بررسی رفتار خمشی متقارن در قالب وافل دو طرفه
در مقابل، قالب وافل دو طرفه را داریم. این قالبها به شیوهای طراحی شدهاند که سقف در دو جهت عمود بر هم عملکرد خمشی از خود نشان میدهد؛ به این معنا که بارهای وارده بر سطح سقف، به چهار ضلع اطراف انتقال پیدا خواهند نمود. این نوع رفتار خمشی باعث میشود که تکیهگاههای موجود در هر 4 طرف، در انتقال نیرو نقش پر رنگی را ایفا نمایند و طراحی سازه نیز مستلزم محاسبه دقیق نیروها و لنگرها در هر دو جهت متعامد باشد. آرماتورها در قالب وافل دو طرفه، به صورت متقاطع و متوازن قرار خواهند گرفت که این ترکیب منظم و شبکهای منجر به افزایش مقاومت سقف در برابر خمش و تغییر شکل در هر دو راستا میشود.
سقفهای وافل دوطرفه با عملکرد خمشی در دو راستای متعامد، بارهای قفلی را به تکیهگاههای خود در این دو راستا منتقل میکنند. به عبارت دیگر در سقف وافل دو طرفه، همهی تکیهگاههای سقف در باربری قفلی آن نقش دارند و طراحی سقف باید در هر دو راستای متعامد صورت گیرد.
نکته مهم در مورد سقف وافل دو طرفه
در سقفهای وافل دوطرفه بارهای وارد بر سقف توسط عملکرد خمشی آن در دو راستای متعامد به تکیهگاههای چهار طرف سقف منتقل میشوند. به عبارت دیگر، سقف در دو امتداد متعامد دچار انحنا شده و عمل انتقال بار را انجام خواهد داد. بنابراین در روند طراحی اینگونه سقفها میتوان به طور ساده، سقف را به صورت نوارهایی متعامد تقسیم نمود و با توجه به لنگرهای خمشی ایجاد شده در هر نوار، آرماتور خمشی مورد نیاز را برای آن محاسبه کرد. با توجه به این موضوع، در سقفهای وافل دو طرفه آرماتورهای خمشی در دو امتداد متعامد بر تکیهگاهها قرار میگیرند.
تأثیر نسبت ابعاد دهانه در تعیین نوع عملکرد سقف وافل
از جمله فاکتورهای اصلی که تعیین میکند سقف به صورت یک طرفه یا دو طرفه رفتار نماید، نسبت ابعاد دهانههاست. چنانچه نسبت طول به عرض دهانه از ۲ بیشتر باشد، ساختار سقف تمایل دارد که بارها را فقط در جهت کوتاهتر انتقال دهد. بنابراین، حتی اگر سقف از نوع دو طرفه باشد، احتمال این که عملکردی یک طرفه از خود نشان دهد وجود خواهد داشت.
از طرف دیگر، چنانچه طول و عرض دهانهها نسبت حداکثر برابر ۲ (نسبت متعادل) داشته باشند، عملکرد سقف کاملاً دو طرفه خواهد بود. در چنین شرایطی، نه تنها قالب وافل باید دو طرفه باشد، بلکه سازه نیز باید مجهز به تکیهگاههایی در هر 4 طرف سقف باشد که از سختی مشابهی برخوردارند.
بیشتر بخوانید : تفاوت سقف وافل با تیرچه یونولیت
نقش پشتیبانی سازهای و شرایط تکیهگاهها در سقف وافل
علاوه بر نوع قالب مورد استفاده در سیستم سقف وافل، تکیهگاهها نیز میتوانند در تعیین عملکرد سقف نقش مهمی را ایفا نمایند. اگر تکیهگاهها فقط در دو طرف سقف در نظر گرفته شوند یا این که میزان سختی آنها در یک جهت بسیار کمتر از جهت دیگر باشد، سقف رفتار یک طرفه از خود نشان خواهد داد. به بیان دیگر، استفاده از قالب وافل دو طرفه حتی در شرایطی که تکیهگاههای عرضی ضعیف باشند یا این که اصلاً وجود نداشته باشند، باعث میشود که سقف عملکرد یک طرفه از خود نشان دهد. بنابراین، در طراحی مهندسی لازم است که به طور همزمان، قالب، تکیهگاهها و هندسه سقف مورد بررسی قرار گیرند.
مقایسه قالب وافل دوطرفه و یک طرفه؛ الزامات، سرعت و مصرف مصالح
تفاوت قالب وافل دوطرفه و یک طرفه در پروژههای اجرای سقف وافل نیز بسیار محسوس است. قالبهای وافل یک طرفه ساختار سادهتری دارند و به همین علت، به قالببندی، آرماتورگذاری و بتنریزی کمتری نیاز پیدا خواهند کرد. این ویژگی سبب کاهش زمان اجرا و همچنین صرفهجویی در هزینههای پروژه خواهد شد.
در مقابل، در قالبهای دو طرفه به علت افزایش میزان میلگرد و زمان اجرای بیشتر، نتایجی نظیر افزایش مقاومت سازه، بهبود توزیع بار، کاهش ارتعاشات و همچنین حذف تیرهای میانی حاصل میشود که میتواند مزیتهای فنی قابلتوجهی را در سازههای متوسط تا سنگین به همراه آورد. برای درک بهتر و سادهتر تفاوت قالب وافل دو طرفه و یک طرفه، جدول زیر را مطالعه کنید:
| ویژگیها | قالب وافل یکطرفه | قالب وافل دوطرفه |
| جهت انتقال بار | فقط به دو طرف روبهروی هم (جهتدار) | به چهار طرف (طولی و عرضی) |
| نحوه قرارگیری میلگردها | فقط در یک جهت اصلی | در دو جهت (طولی و عرضی) |
| مقدار مصرف میلگرد | کمتر | بیشتر |
| سرعت اجرا | سریعتر | زمانبرتر |
| هزینه اجرا | کمتر و اقتصادیتر | بیشتر |
| مقاومت سازهای | مناسب، ولی محدود | بالاتر و پایدارتر |
| مناسب برای چه دهانههایی | دهانههای کشیده با عرض کم | دهانههای بزرگ و مربعی شکل |
| کاربردهای معمول | ساختمانهای کوچک یا اقتصادی | پروژههای حرفهای، فضاهای باز، معماری مدرن |
نقاط قوت و ضعف قالب وافل دوطرفه و یک طرفه در پروژههای واقعی
به طور معمول قالبهای وافل یک طرفه در دهانههای باریک و ساختمانهای با پلان کشیده یا متقارن کارایی دارند. قالبهای مذکور برای پروژههایی با محدودیت ارتفاع یا پروژههایی که نیازمند اجرای سریع هستند، گزینه بهتری خواهند بود.
در مقابل، قالبهای وافل دو طرفه برای ساختمانهایی با پلان منظم، دهانههای بزرگ و نیازمند توزیع متعادل بار گزینه بهتری خواهند بود. علاوه بر این، قالبهای دو طرفه در فضاهایی که حذف ستونهای میانی یا باز بودن دید معماری حائز اهمیت است، کاربرد بیشتری خواهند داشت.
مهمترین نکات انتخاب قالب وافل
مهندسان سازه برای انتخاب قالب وافل نهایی باید مجموعهای از پارامترها را مد نظر قرار دهند؛ از جمله مهمترین نکات موارد زیر هستند:
- بار مرده و زنده سقف
- طول و عرض دهانهها
- آرایش و سختی تکیهگاهها
- نیاز معماری پروژه (فضای باز، زیباییشناسی، حذف تیر)
- هزینه تمامشده پروژه
- زمان موردنیاز برای اجرا
- میزان مصرف مصالح
مقالات ما : سقف وافل چیست ؟
نگاهی دقیقتر به عملکرد سقف وافل یکطرفه و دوطرفه
به طور کلی عملکرد سقفهای وافل به پارامترهای مختلفی از جمله نوع سقف، وضعیت تکیهگاههای طرفین سقف و نیز نسبت ابعاد سقف بستگی دارد. در توضیح بیشتر این مطلب باید گفت که برای تعیین نوع عملکرد سقف، بهتر است به نکات زیر توجه شود:
1- بعضی از سقفها از نظر سازهای بهگونهای هستند که صرفاً میتوانند عملکرد یک طرفه داشته باشند (مانند سقفهای تیرچه بلوک). در این نوع از سقفها، وضعیت تکیهگاهها و نسبت ابعاد دهانهها تاثیری در جهت باربری سقف ندارد.
2- در سقفهایی که قادر به انتقال بار به صورت دو طرفه هستند (مانند دالهای بتنی)، عملکرد سقف با توجه به وضعیت تکیهگاهها و نسبت ابعاد دهانهها مشخص خواهد شد.
3- در بعضی از دهانهها ممکن است سقف فقط در یک راستا دارای تکیه گاه بوده و یا سختی تکیهگاهها در یک راستا نسبت به راستای دیگر بسیار کم باشد. در این حالت بارها فقط میتوانند به تکیهگاههای یک راستای سقف انتقال یابند. بنابراین عملکرد این سقفها بدون در نظر گرفتن نوع سقف، یک طرفه خواهد بود.
4- در صورتی که نوع سقف توانایی انتقال بار را به صورت دو طرفه داشته باشد (مثلا سقف وافل دو طرفه) و تکیهگاههای اطراف سقف نیز شرایط مناسبی را تامین کنند، باز هم ممکن است رفتار سقف به صورت یک طرفه یا دو طرفه باشد. ثابت میشود که اگر نسبت ابعاد دهانههای سقف (بعد بزرگ به بعد کوچک سقف) بیشتر از 2 باشد، عملکرد سقف به صورت یک طرفه است. به عبارت دیگر اگر نسبت ابعاد طول به عرض سقف حداکثر برابر 2 باشد، سقف عملکردی دو طرفه خواهد داشت.
مشاهده قیمت قالب وافل از حاتم بنا
جمع بندی
برای تکمیل بحث انجام شده در این بخش، میتوان گفت که اگر سه شرط زیر به طور همزمان وجود داشته باشند، عملکرد سقف دو طرفه خواهد بود. از طرفی اگر هر یک از این شروط برقرار نباشد، سقف عملکردی یک طرفه خواهد داشت.
♦ نوع سقف قادر به انتقال دو طرفه بارها باشد (مثلا دال بتنی ذاتا دوطرفه است ولی تیرچه بلوک ذاتا نمیتواند دو طرفه عمل کند و لذا همواره یک طرفه است).
♦ تکیهگاههای دال در هر چهار طرف وجود داشته و سختی آنها چندان با هم تفاوت نداشته باشد.
♦ نسبت ابعاد سقف حداکثر برابر با 2 باشد.
